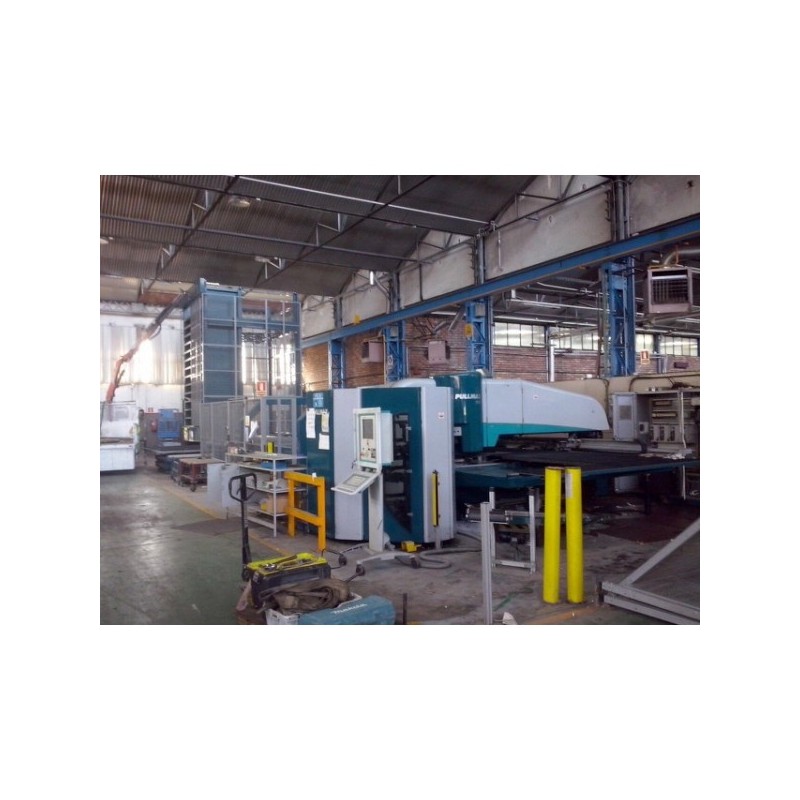

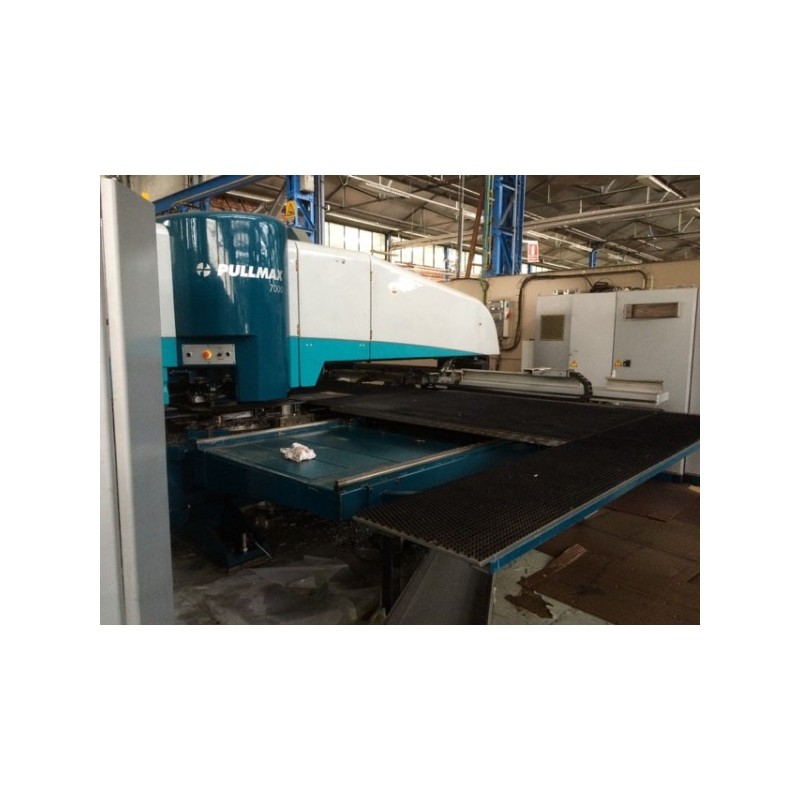

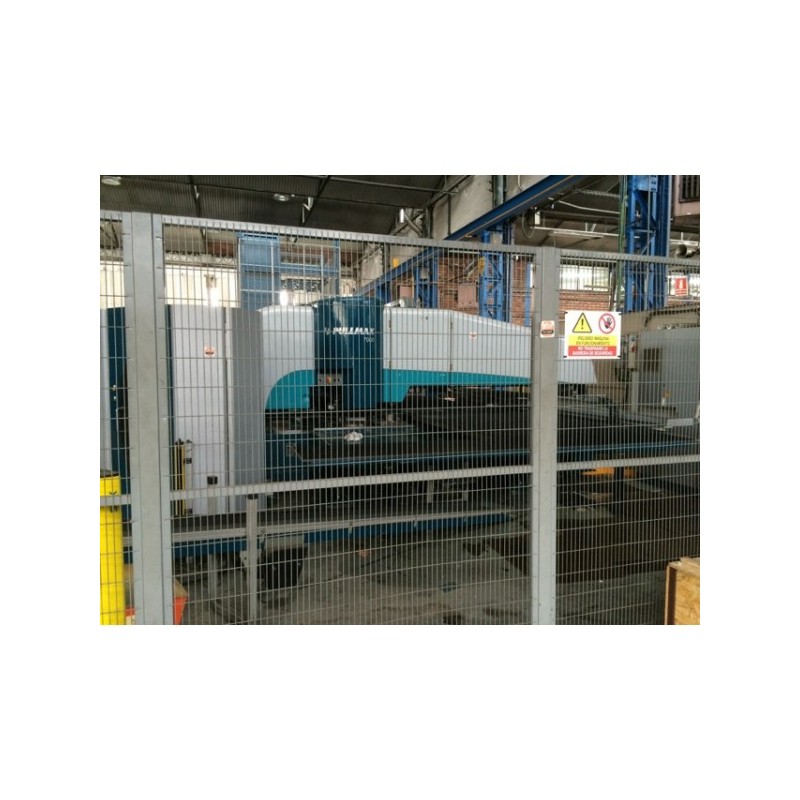

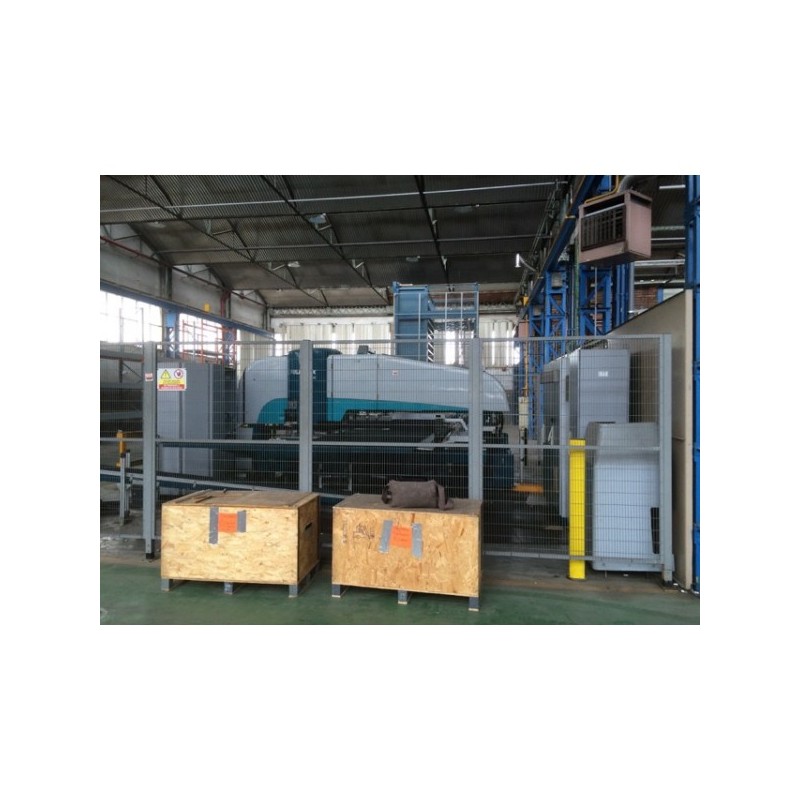

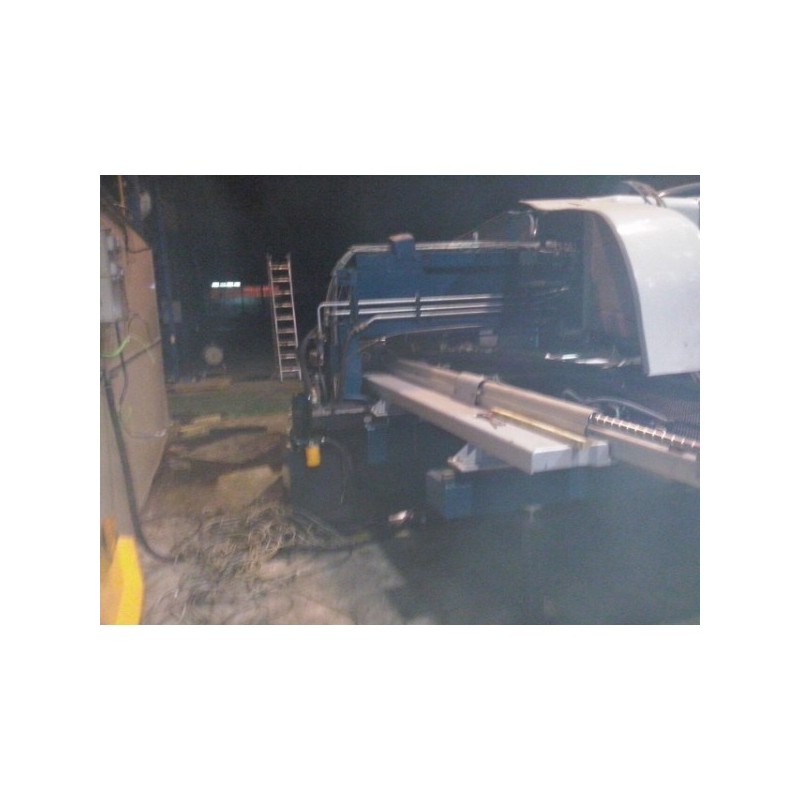

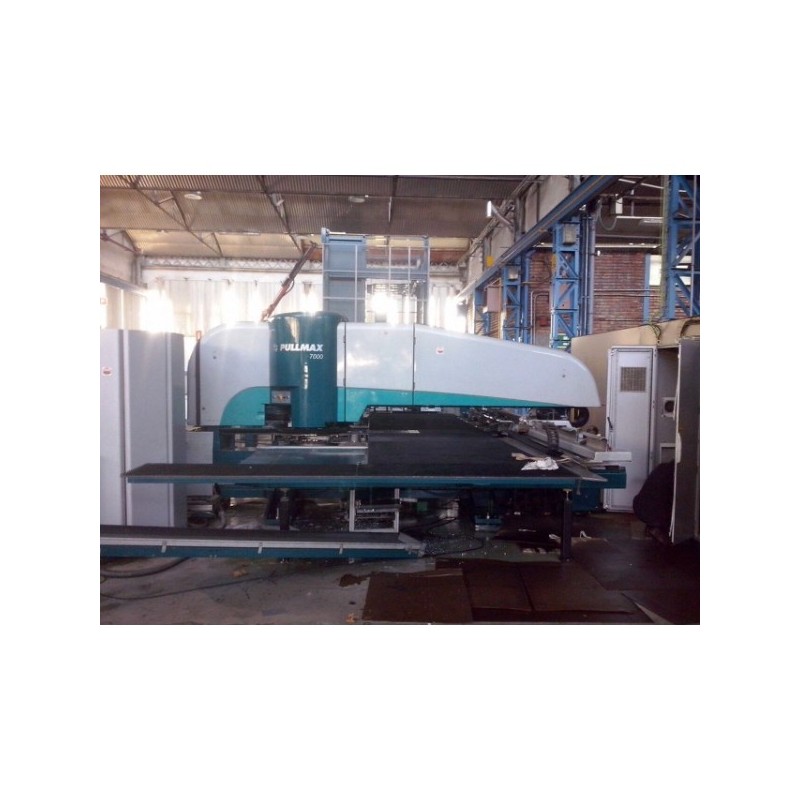

LDV Serie PULLMAX modello 7000

Spostamento X: 3.090 mm
Spostamento Y: 1.725 mm
Misura max. lamiera: 3.000 x 1.500 mm
Spessore max. lamiera: 6,4 mm.
Spessore min. lamiera: 0,7 mm.
Con riposizionamento (asse X)
Peso max. lamiera: 220 Kg.
Velocità di posizionamento: 80 m/min.
N. di utensili in magazzino: 15.
Diam. max. utensile: 76,2 mm.
Diam. punzonatura: 110 mm.
Tempo di cambio utensile: 0,2 - 4 sec.
Misure "botola": 525 x 450 mm.

OptiTool
Velocità di rotazione OptiTool: 80 rpm.
Rotazione max. a 250 rpm: 20 gradi.

OrbitTool
N. di utensili nel cassetto: 4 Dia. 0-12 mm. / 4 Dia. 12-20 mm.
Forza max.: 6 tonnellate.

Misure e peso
Larghezza: 6.340 mm.
Profondità: 6.080 mm.
Altezza: 2.460 mm.
Peso: 14.000 Kg.

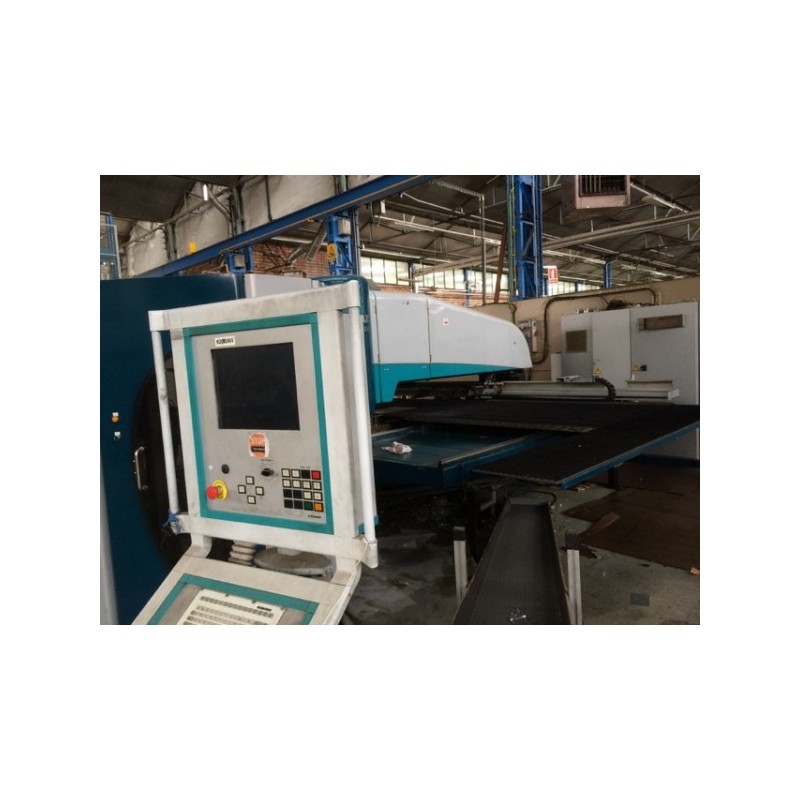

Apparecchiatura di controllo
La macchina è controllata dal computer Pullmax C500 composto da:
- Unità di controllo.
- Collegamento del computer per comunicazione con qualsiasi computer esterno.
- 5 unità per comunicazione con l'operatore.
Unità di controllo
L'unità di controllo è composta da hardware standard con il sistema software Pullmax. Il computer e le schede I/O (ingresso/uscita) sono montate in un armadio VME completo di alimentatore.
I collegamenti con i computer esterni avvengono tramite interfaccia RS232.

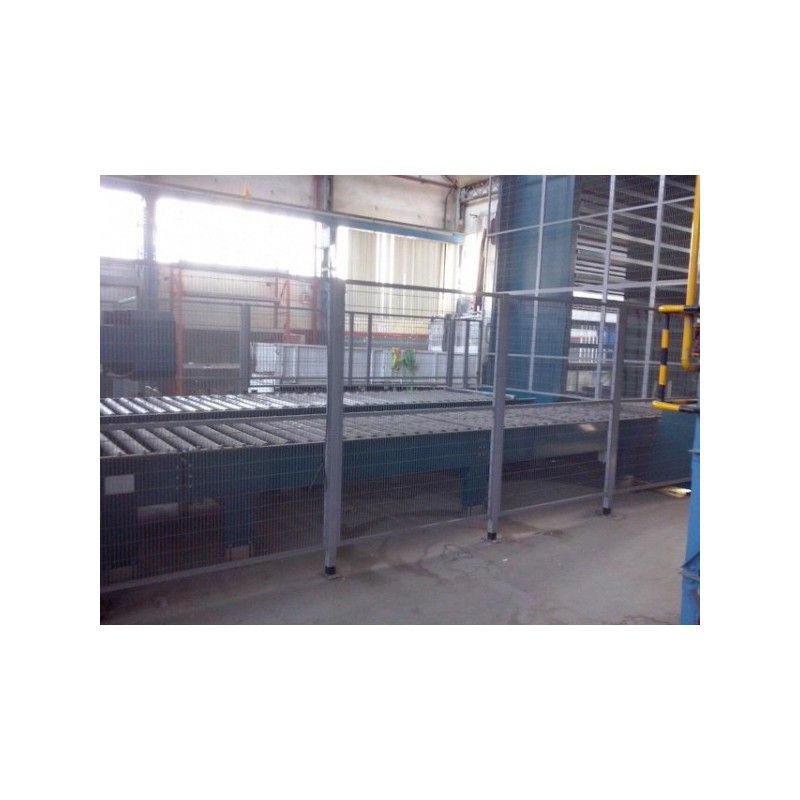

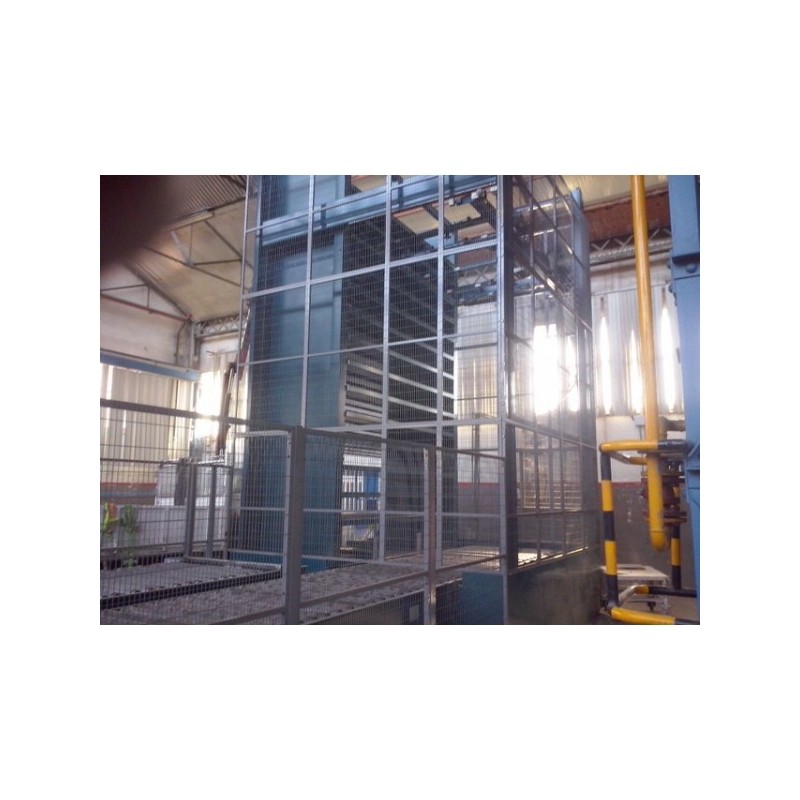

Caricatore Modello TIVOX aUSTOSTORE HL91
N. di piattaforme: 1
N. di magazzini: 14
Misure max. lamiera: 3048 mm x 1524 mm.
Misure min. lamiera: 1000 mm x 1000 mm.
Peso max. lamiera sul pallet: 3000 Kg.
Capacità di impilamento max. sul pallet: 200 mm.
