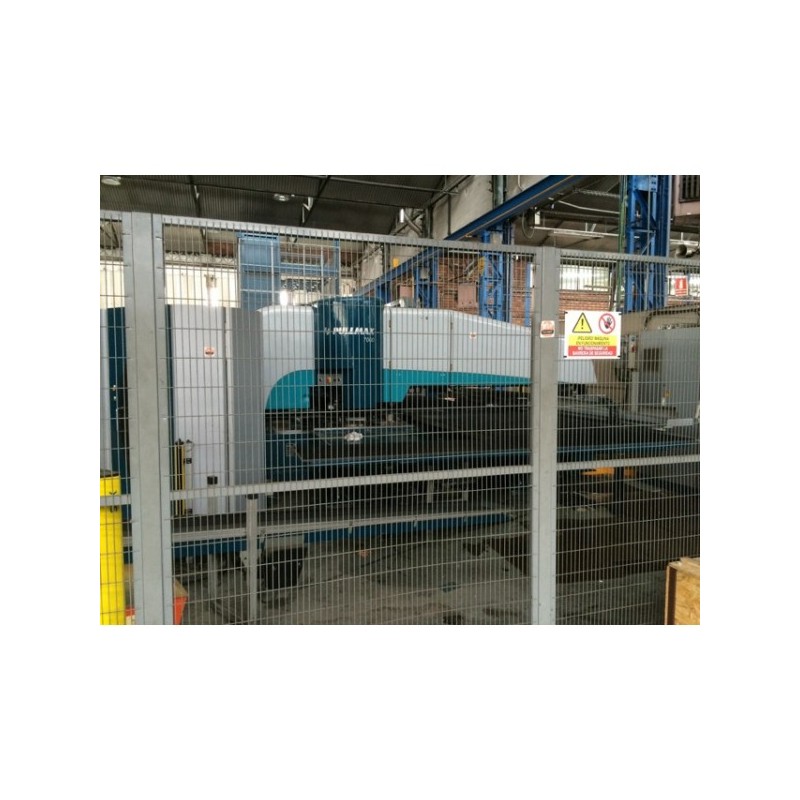

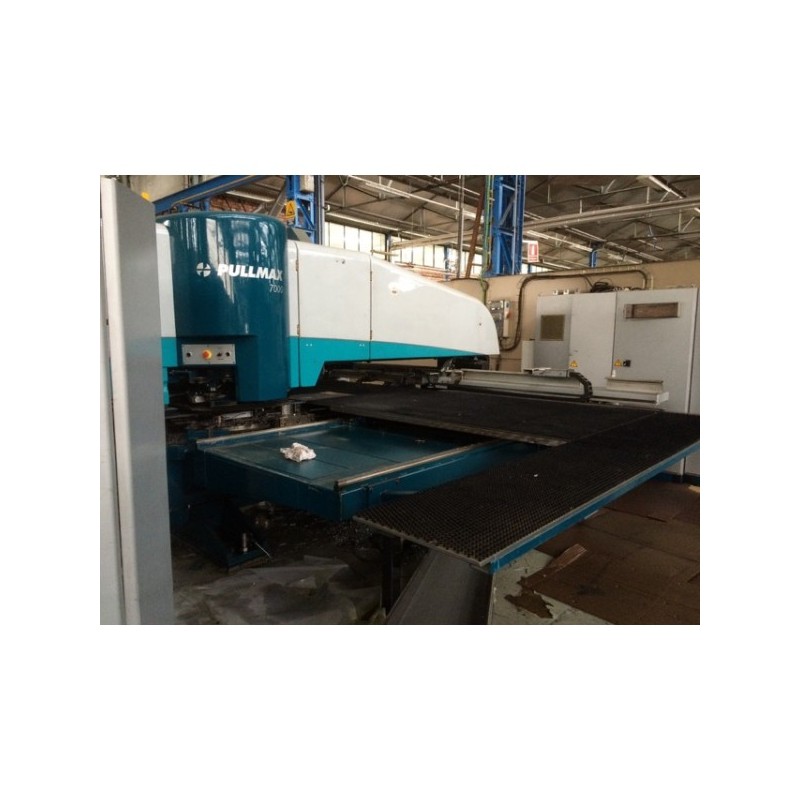

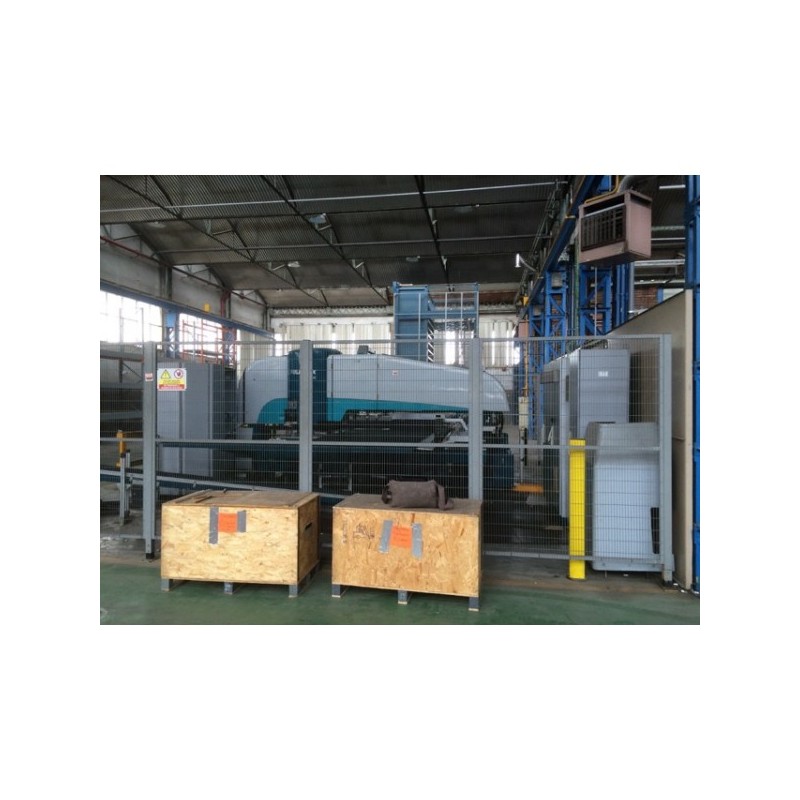

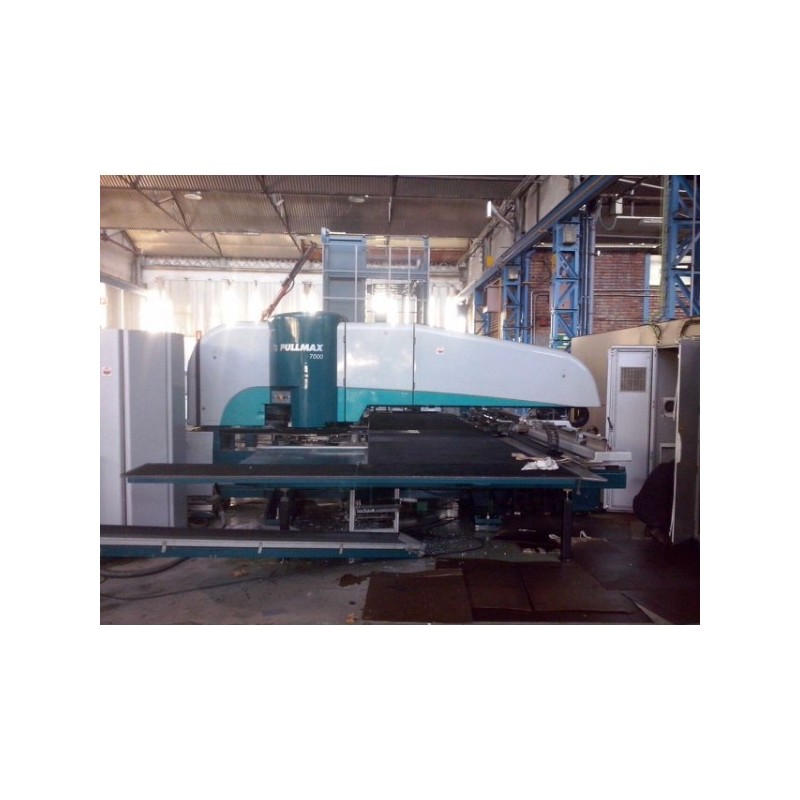

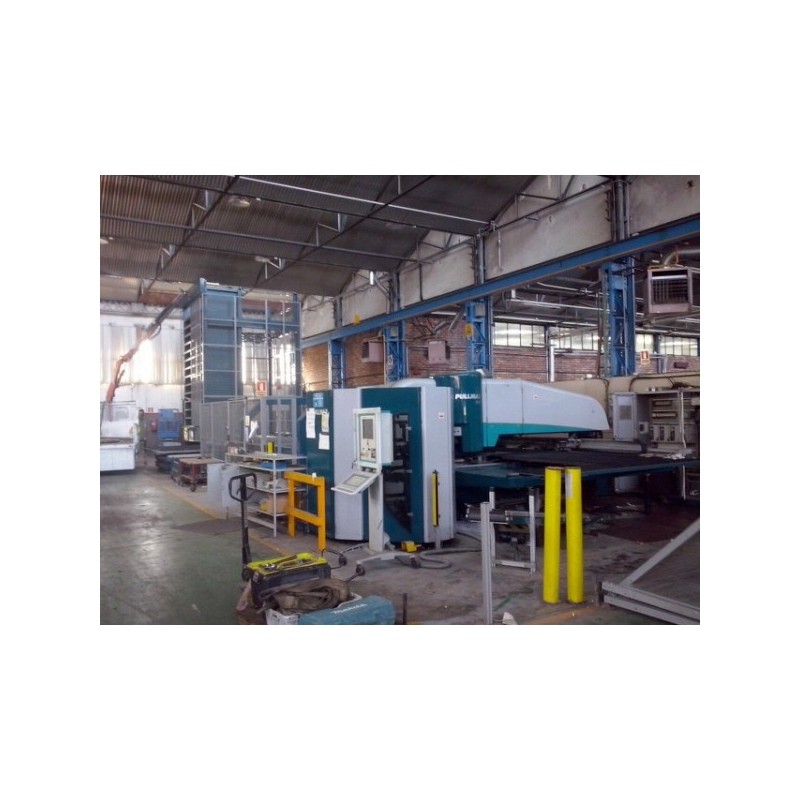

LDV Serie PULLMAX modelo 7000

Desprazamento X: 3.090 mm
Desprazamento Y: 1.725 mm
Medida máx. de chapa: 3.000 x 1.500 mm
Espesor máx. chapa: 6,4 mm.
Espesor mín. chapa: 0,7 mm.
Con reposición (eixe X)
Peso máx. chapa: 220 Kg.
Velocidade de posicionamento: 80 m/min.
Nº de ferramentas no almacén: 15.
Diám. máx. de ferramenta: 76,2 mm.
Diám. punzonado: 110 mm.
Tempo de cambio de ferramenta: 0,2 - 4 seg.
Medidas "trampilla": 525 x 450 mm.

OptiTool
Velocidade de rotación de OptiTool: 80 rpm.
Rotación máx. a 250 rpm: 20 graos.

OrbitTool
Nº de ferramentas no cassette: 4 Dia. 0-12 mm. / 4 Dia. 12-20 mm.
Forza máx.: 6 toneladas.

Medidas e peso
Ancho: 6.340 mm.
Fondo: 6.080 mm.
Alto: 2.460 mm.
Peso: 14.000 Kg.

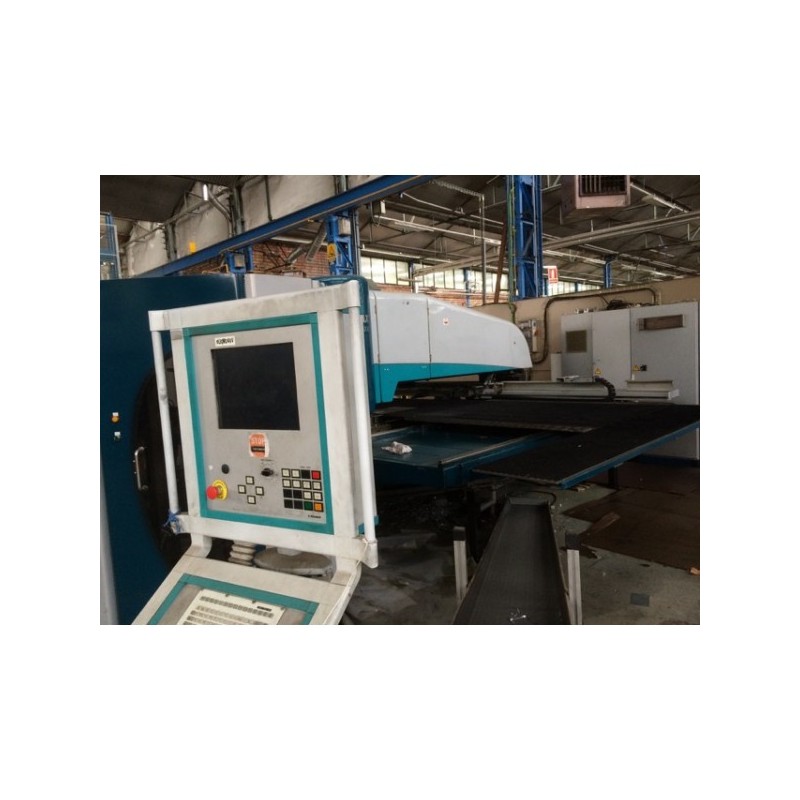

Equipo de control
A máquina contrólase co ordenador de Pullmax C500 consistente en:
- Unidade de control.
- Enlace do ordenador para comunicación con calquera ordenador externo.
- 5 unidades para comunicación co operario.
Unidade de control
A unidade de control consiste nun hardware estándar co sistema de software de Pullmax. O ordenador e as tarxetas I/O (entrada/saída) están montadas nun armario VME completo con fonte de alimentación.
Os enlaces cos ordenadores externos fanse mediante un interface RS232.

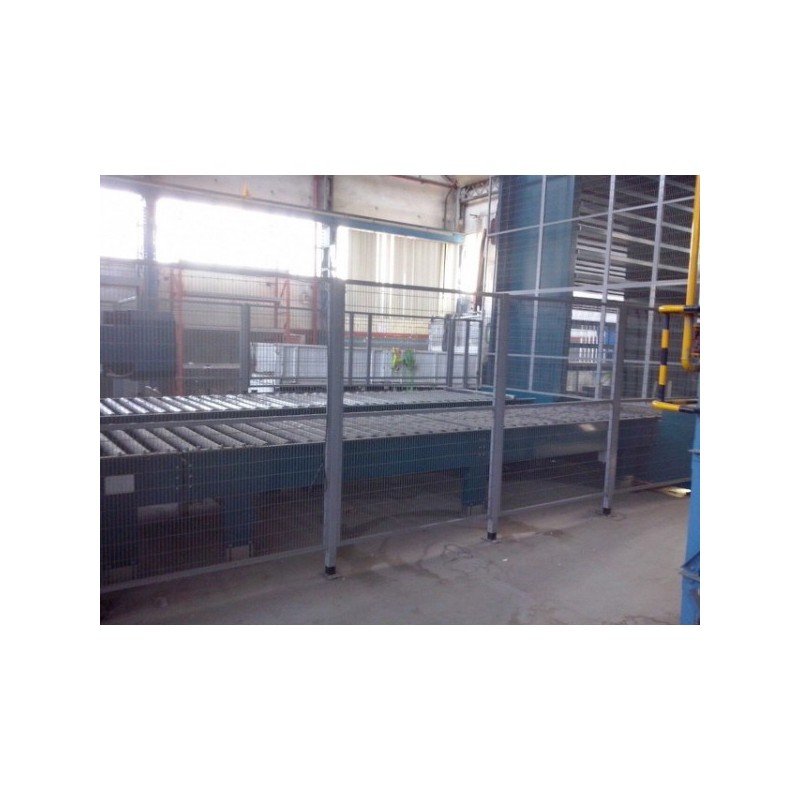

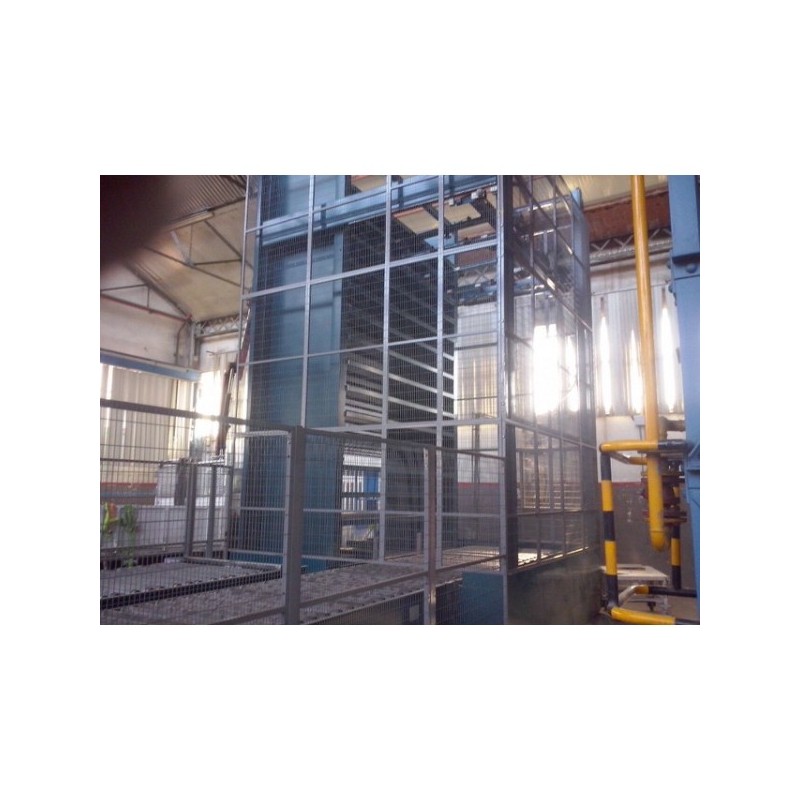

Cargador Modelo TIVOX aUSTOSTORE HL91
Nº de plataformas: 1
Nº de almacéns: 14
Medidas máx. de chapa: 3048 mm x 1524 mm.
Medidas mín. de chapa: 1000 mm x 1000 mm.
Peso máx. de chapa no palé: 3000 Kg.
Capacidade de apilado máx. no palé: 200 mm.
