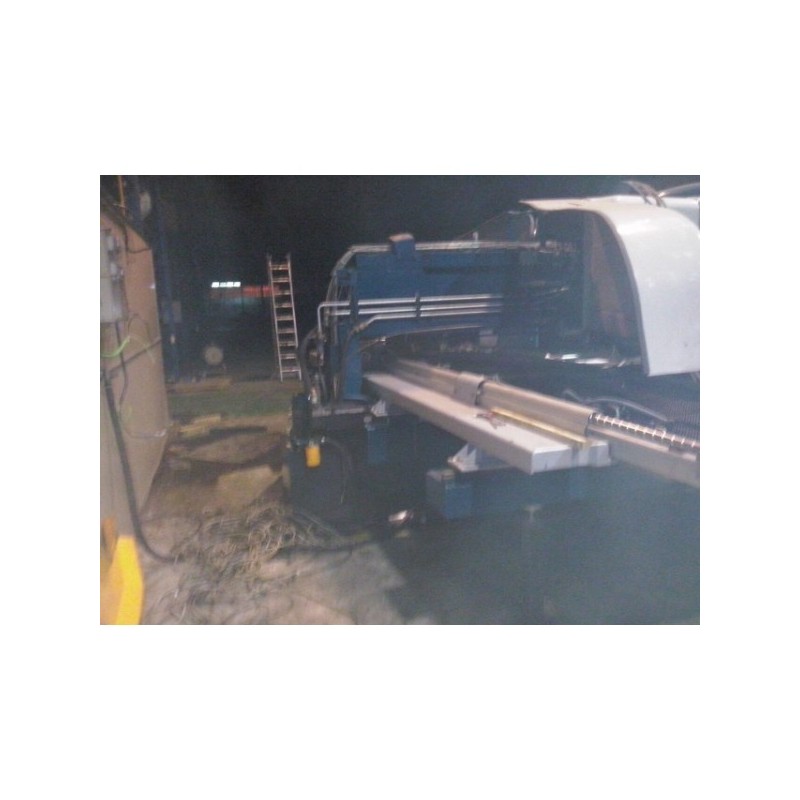

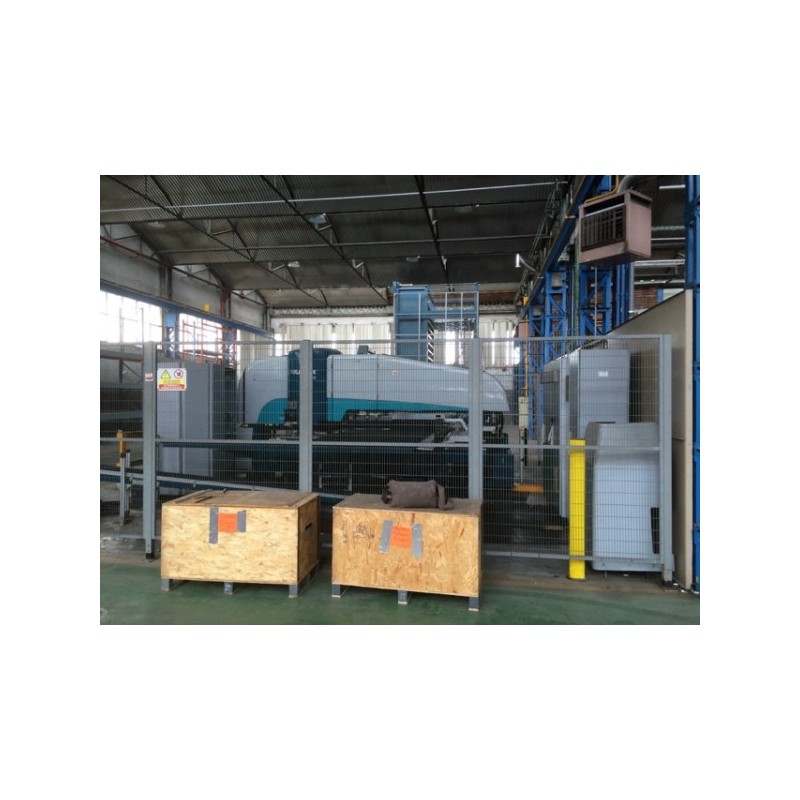

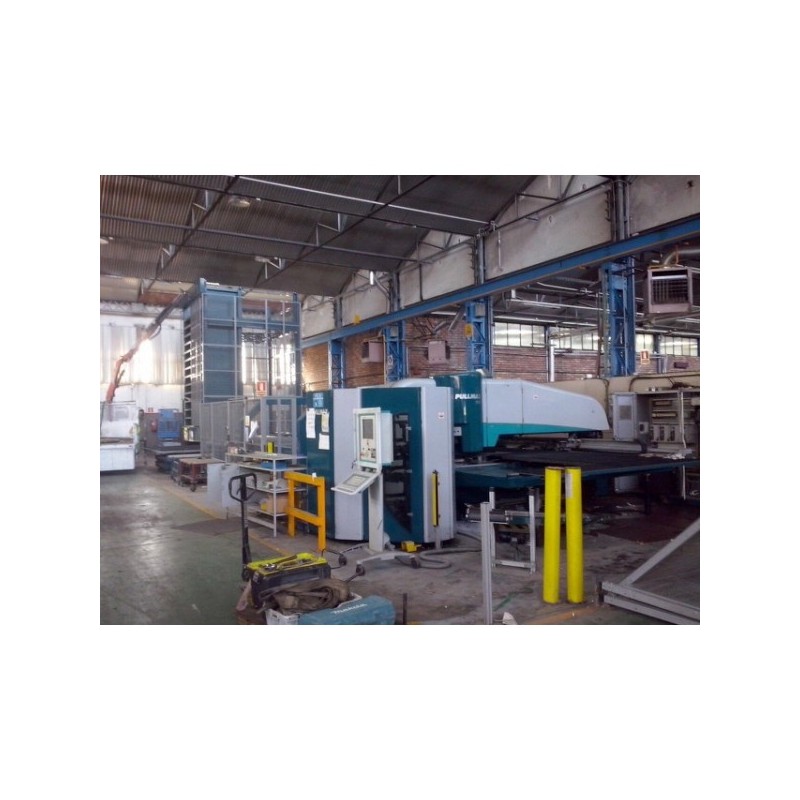

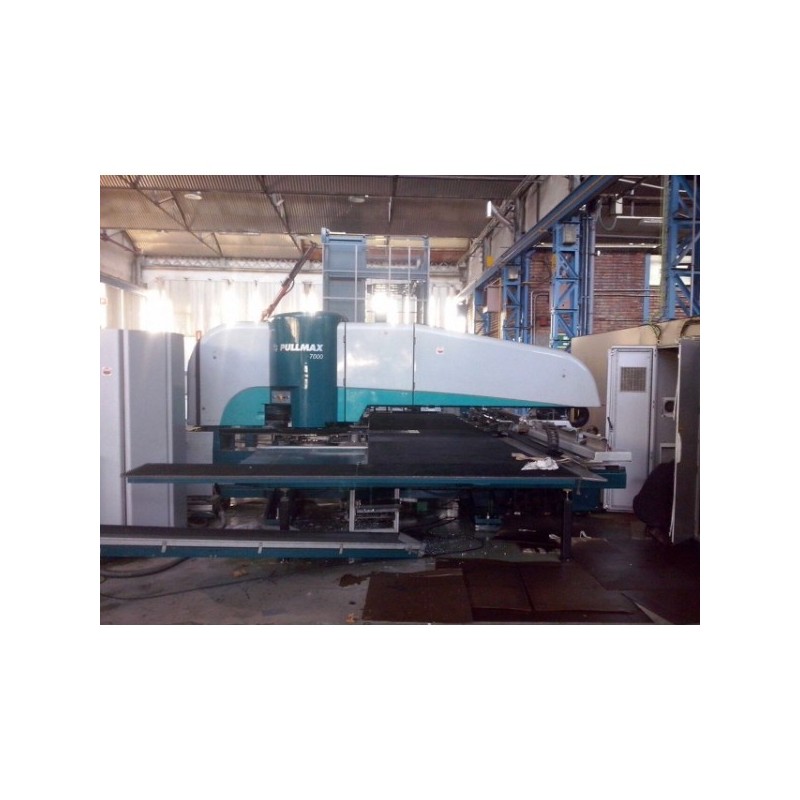

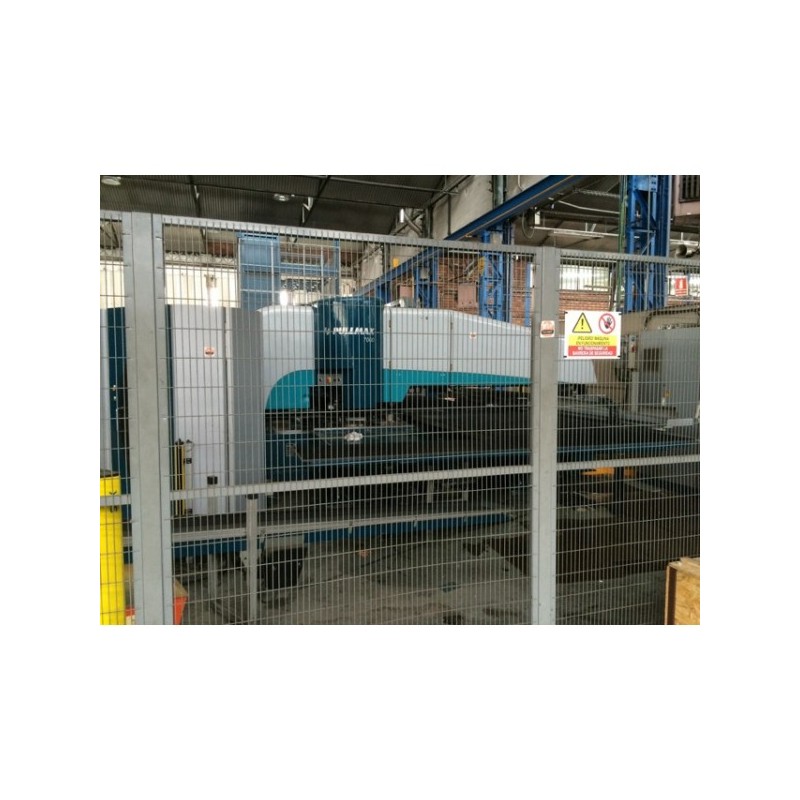

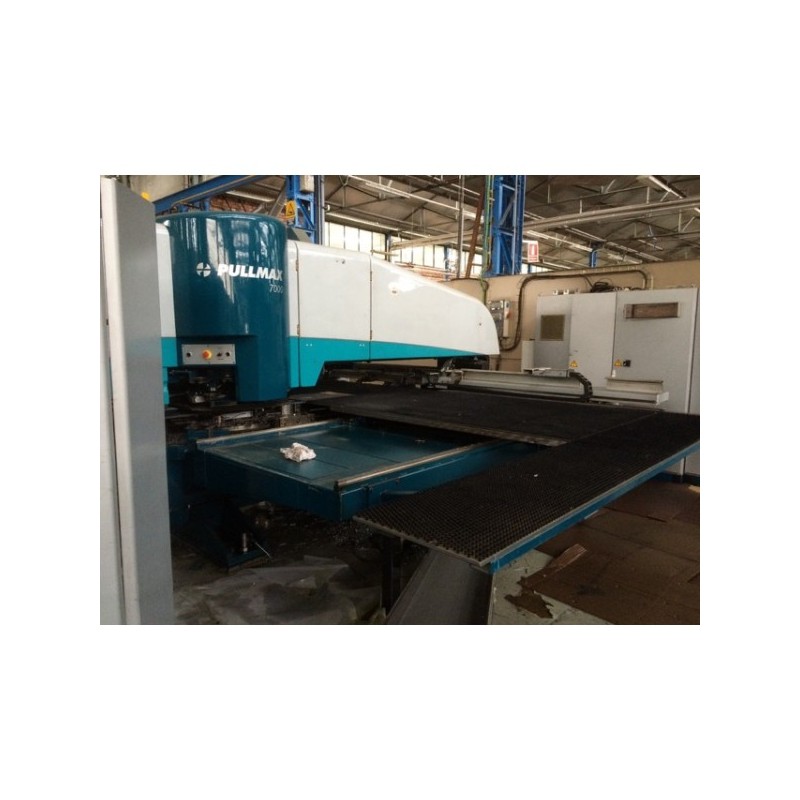

Série LDV PULLMAX modèle 7000

Déplacement X : 3,090 mm
Déplacement Y : 1,725 mm
Dimension max. de tôle : 3 000 x 1 500 mm
Épaisseur max. tôle : 6,4 mm
Épaisseur min. tôle : 0,7 mm
Avec repositionnement (axe X)
Poids max. tôle : 220 kg
Vitesse de positionnement : 80 m/min
Nombre d'outils en magasin : 15
Diam. max. d'outil : 76,2 mm
Diam. de poinçonnage : 110 mm
Temps de changement d'outil : 0,2 - 4 s
Dimensions "trappe" : 525 x 450 mm

OptiTool
Vitesse de rotation d'OptiTool : 80 tr/min
Rotation max. à 250 tr/min : 20 degrés

OrbitTool
Nombre d'outils dans le cassette : 4 Dia. 0-12 mm / 4 Dia. 12-20 mm
Force max. : 6 tonnes

Dimensions et poids
Largeur : 6 340 mm
Profondeur : 6 080 mm
Hauteur : 2 460 mm
Poids : 14 000 kg

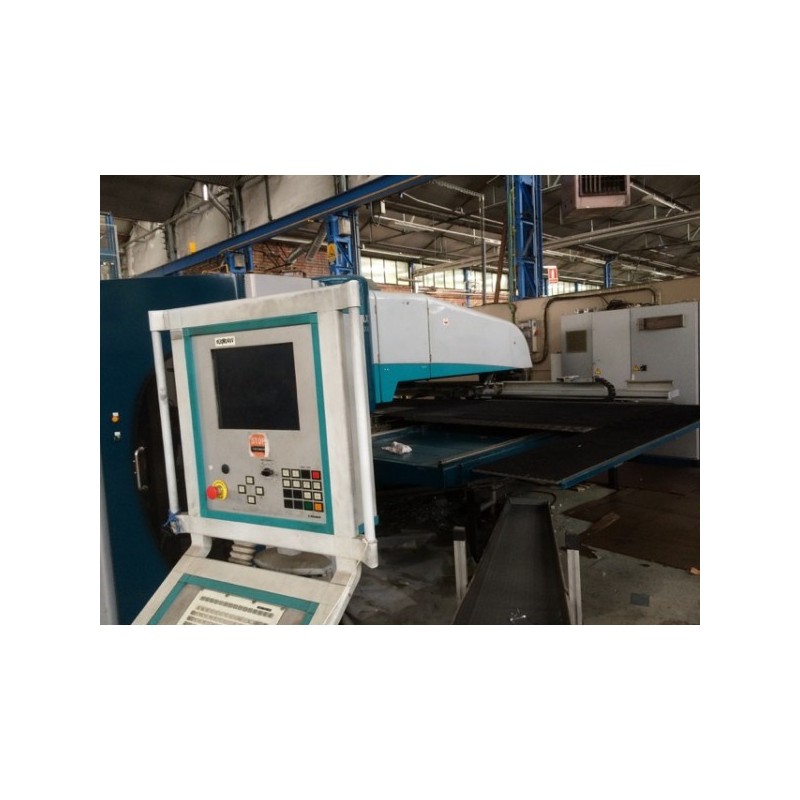

Équipement de contrôle
La machine est commandée par l'ordinateur Pullmax C500 comprenant :
- Unité de contrôle.
- Liaison informatique pour communication avec tout ordinateur externe.
- 5 unités pour communication avec l'opérateur.
Unité de contrôle
L'unité de contrôle se compose d'un matériel standard avec le système logiciel de Pullmax. L'ordinateur et les cartes E/S (entrée/sortie) sont montés dans une armoire VME complète avec alimentation électrique.
Les liaisons avec les ordinateurs externes se font via une interface RS232.

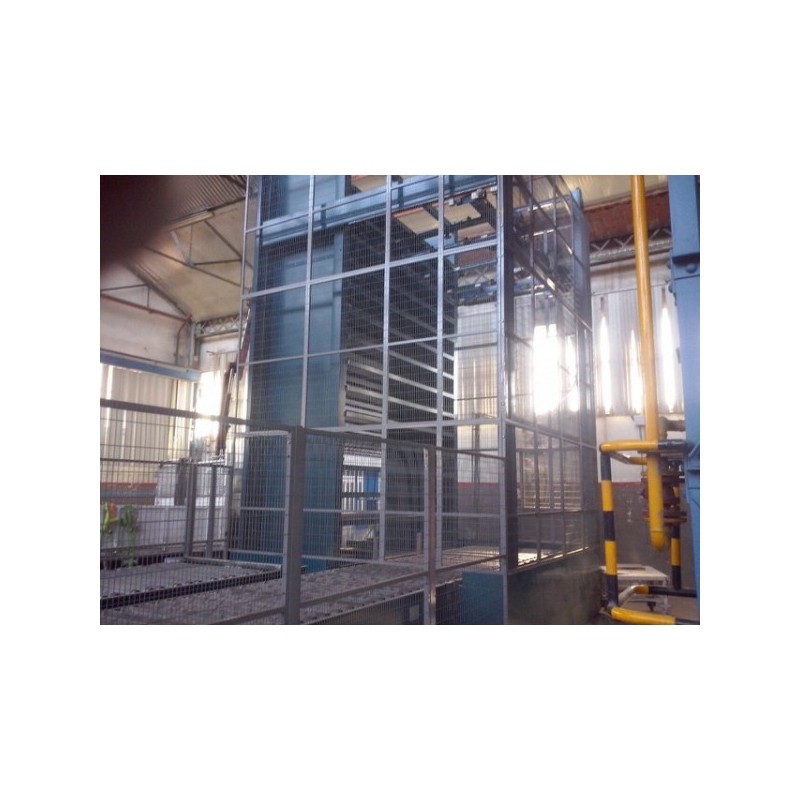

Chargeur Modèle TIVOX aUSTOSTORE HL91
Nombre de plateformes : 1
Nombre de magasins : 14
Dimensions max. de tôle : 3048 mm x 1524 mm
Dimensions min. de tôle : 1000 mm x 1000 mm
Poids max. de tôle sur palette : 3000 kg
Capacité d'empilage max. sur palette : 200 mm
