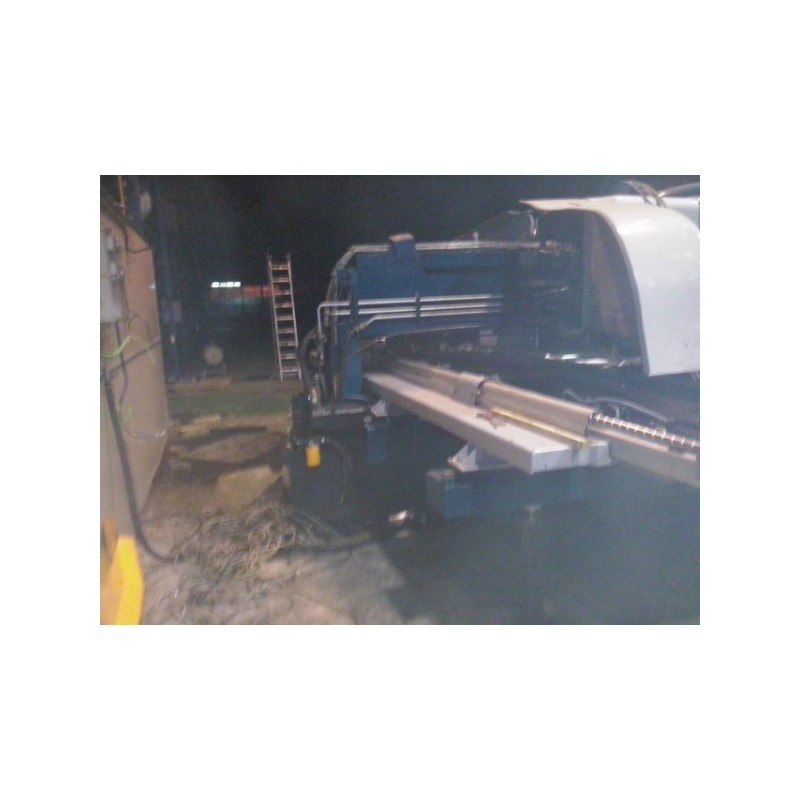

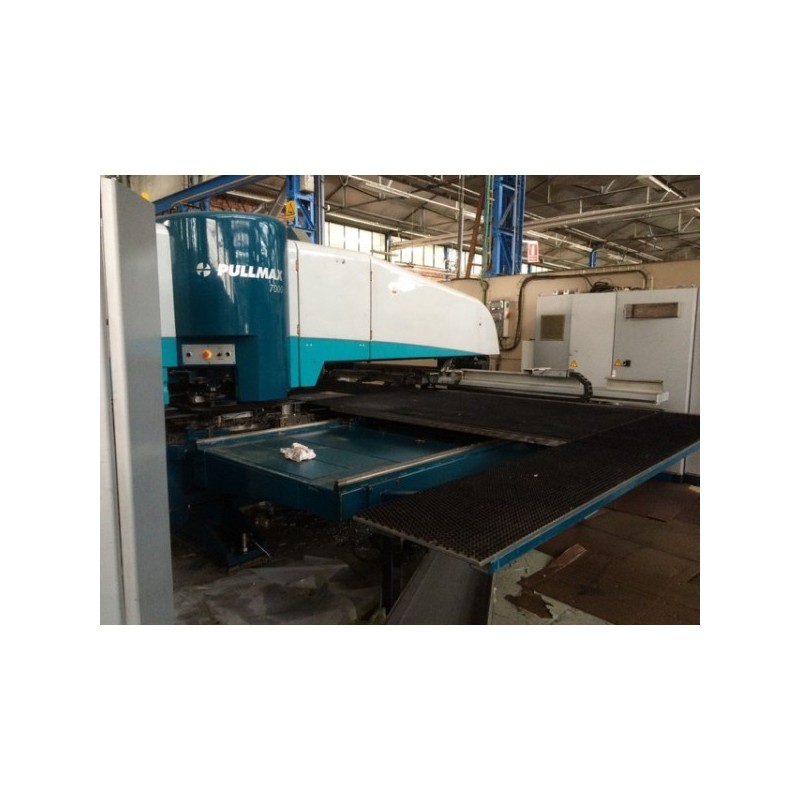

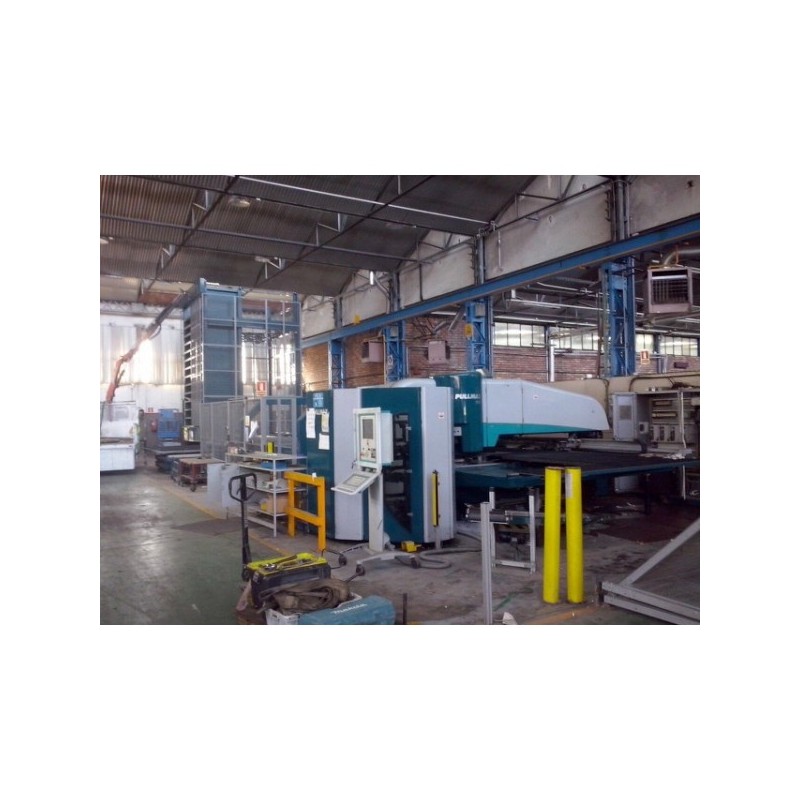

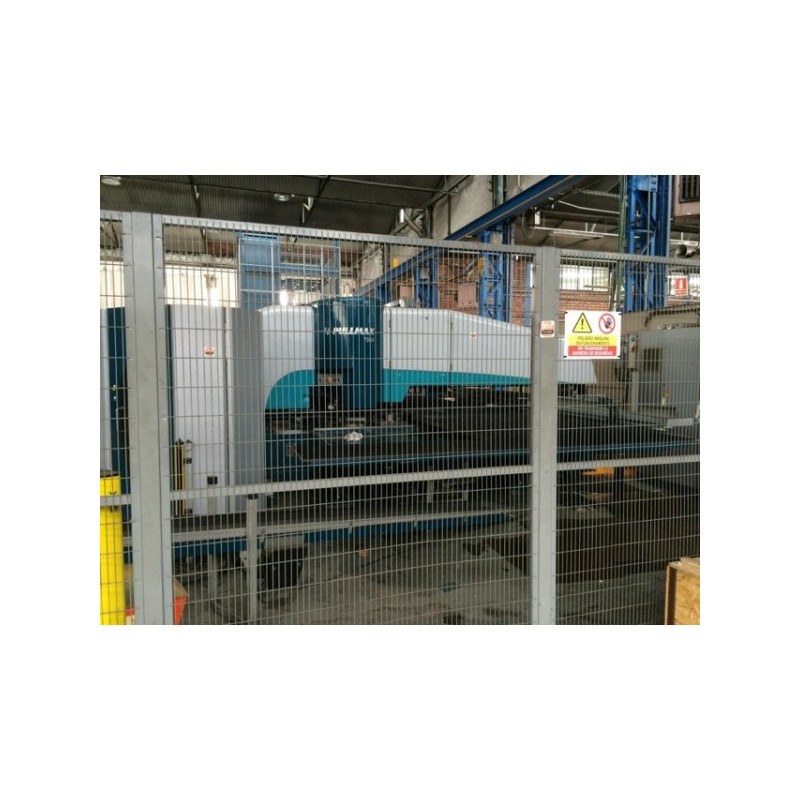

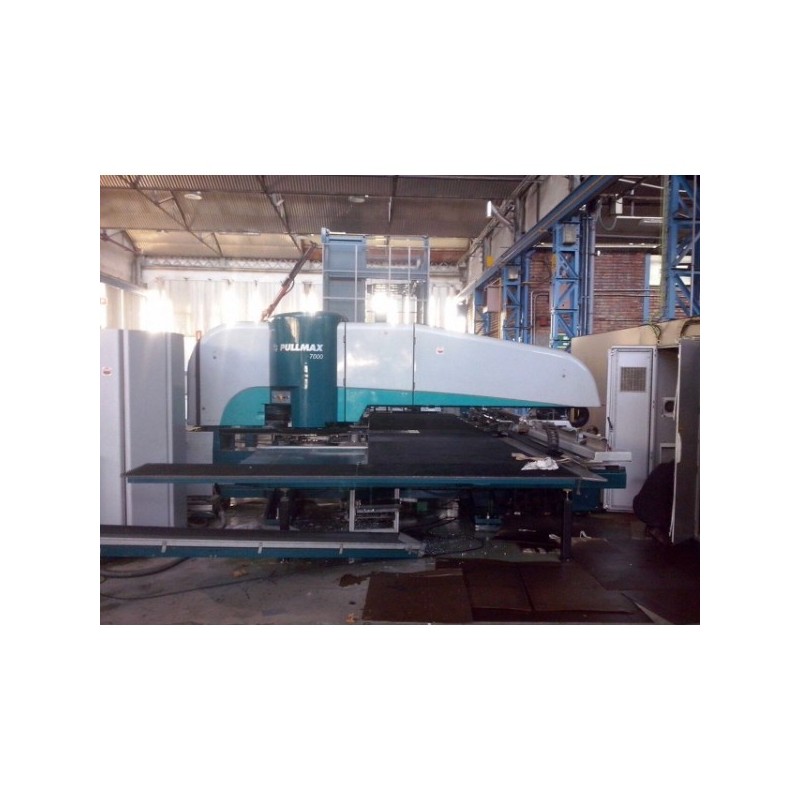

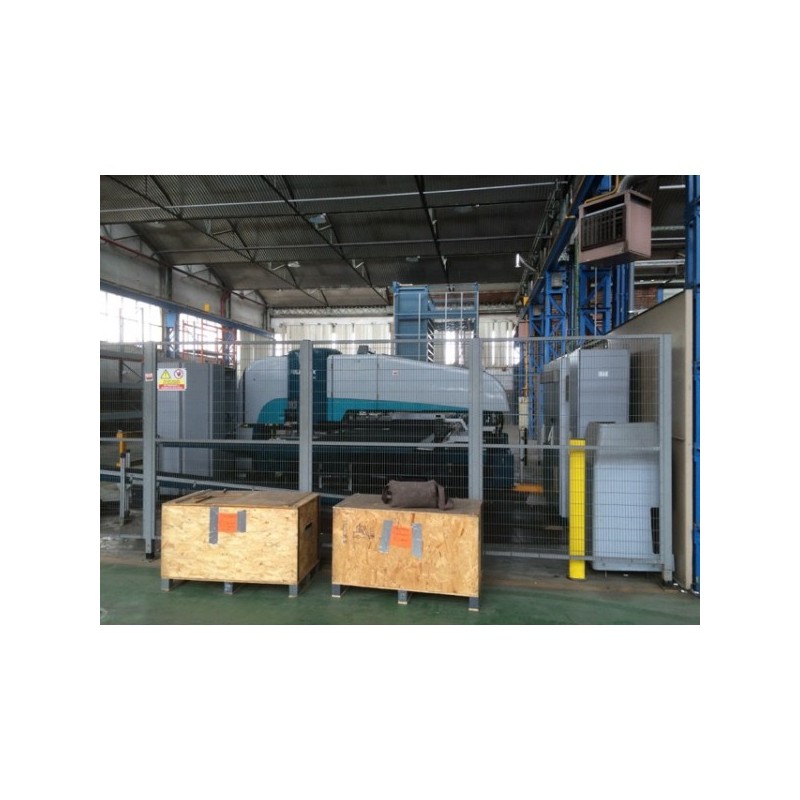

LDV Serie PULLMAX Modell 7000

X-Verschiebung: 3,090 mm
Y-Verschiebung: 1,725 mm
Max. Blechmaß: 3.000 x 1.500 mm
Max. Blechdicke: 6,4 mm
Min. Blechdicke: 0,7 mm
Mit Nachsetzen (X-Achse)
Max. Blechgewicht: 220 kg
Positioniergeschwindigkeit: 80 m/min
Anzahl der Werkzeuge im Magazin: 15
Max. Werkzeugdurchmesser: 76,2 mm
Stanzdurchmesser: 110 mm
Werkzeugwechselzeit: 0,2 - 4 Sek.
Abmessungen "Klappe": 525 x 450 mm

OptiTool
Rotationsgeschwindigkeit OptiTool: 80 U/min
Max. Rotation bei 250 U/min: 20 Grad

OrbitTool
Anzahl der Werkzeuge im Kassett: 4 Ø 0-12 mm / 4 Ø 12-20 mm
Max. Kraft: 6 Tonnen

Abmessungen und Gewicht
Breite: 6.340 mm
Tiefe: 6.080 mm
Höhe: 2.460 mm
Gewicht: 14.000 kg

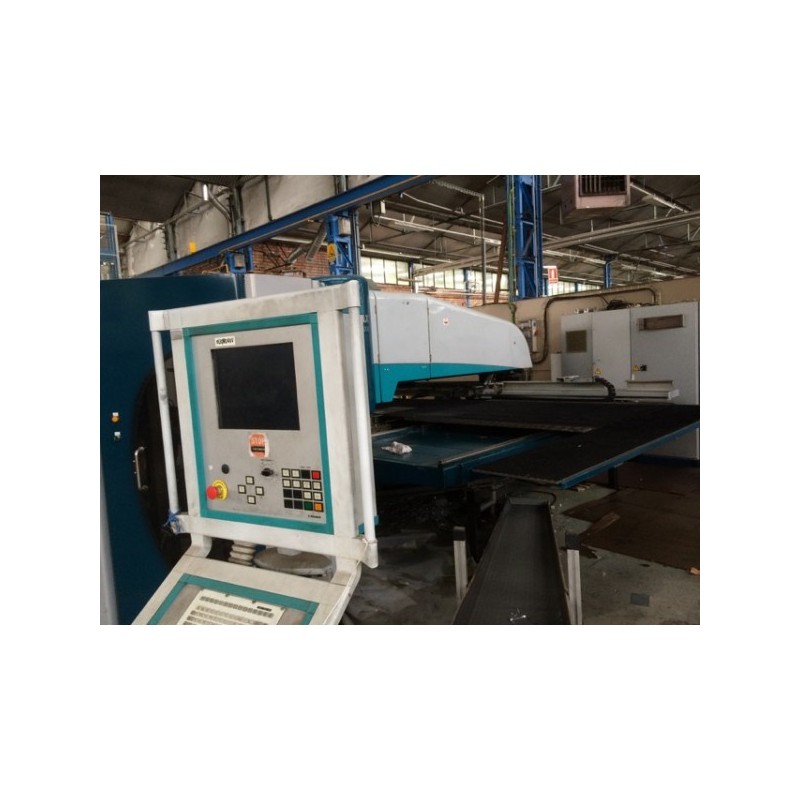

Steuerungseinheit
Die Maschine wird mit dem Pullmax C500 Computer gesteuert, bestehend aus:
- Steuereinheit
- Computerverbindung zur Kommunikation mit jedem externen Computer
- 5 Einheiten zur Kommunikation mit dem Bediener
Steuereinheit
Die Steuereinheit besteht aus einer Standardhardware mit dem Pullmax-Softwaresystem. Der Computer und die I/O-Karten (Eingang/Ausgang) sind in einem VME-Schrank mit Netzteil montiert.
Die Verbindungen zu externen Computern erfolgen über eine RS232-Schnittstelle.

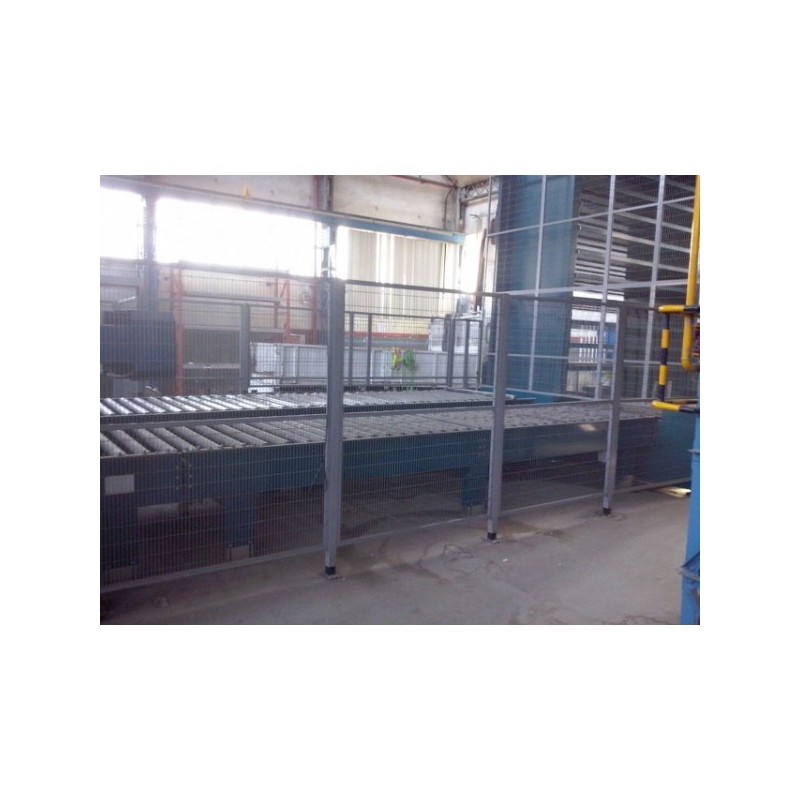

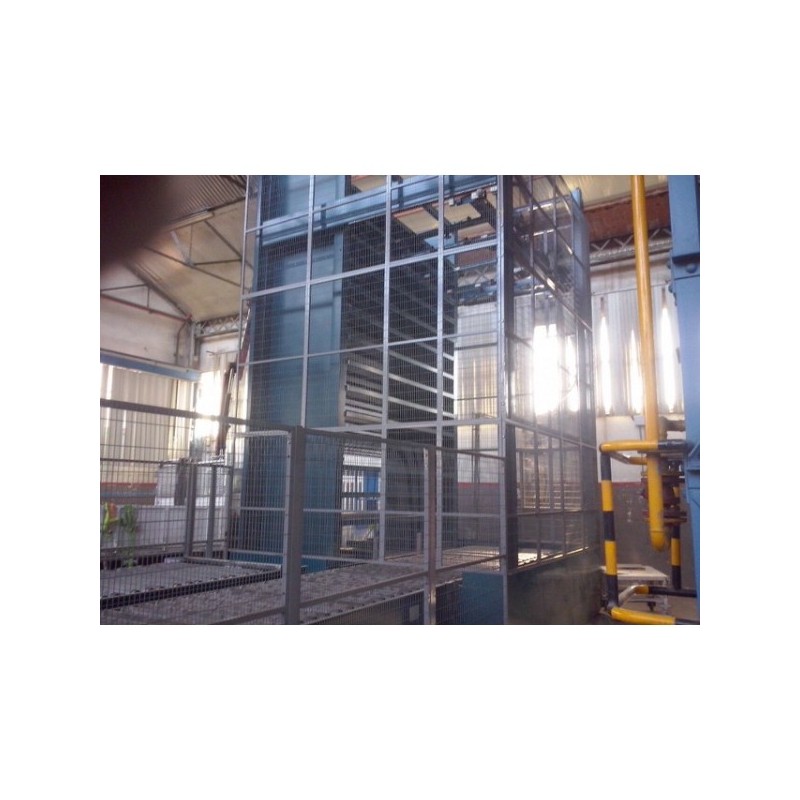

Lader Modell TIVOX aUSTOSTORE HL91
Anzahl der Plattformen: 1
Anzahl der Magazine: 14
Max. Blechmaß: 3048 mm x 1524 mm
Min. Blechmaß: 1000 mm x 1000 mm
Max. Blechgewicht auf Palette: 3000 kg
Max. Stapelhöhe auf Palette: 200 mm
