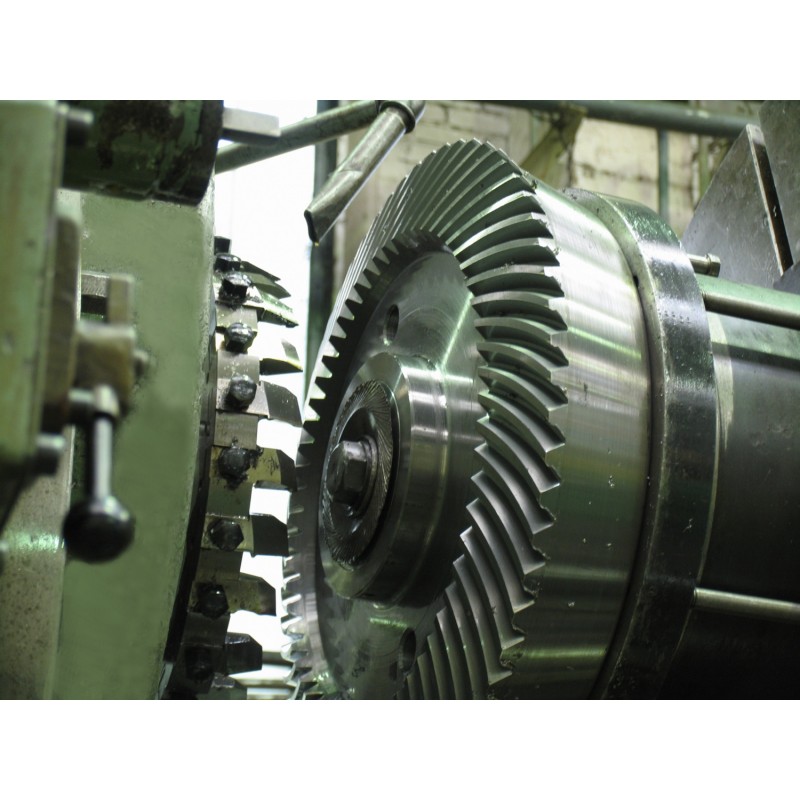

5A284

Fresadora d'engranatges cònics en espiral 5A284
S'utilitza per a la producció d'engranatges cònics amb dents helicoidals, en engranatges altament carregats per a equips de ciment, engranatges de màquines mineres, engranatges de trituradores de bisell, engranatges globoides i altres mecanismes.
La màquina d'engranatges cònics en espiral 5A284 va ser desenvolupada per generar engranatges helicoidals cònics, engranatges cònics de zero i engranatges hipoidals amb un diàmetre màxim de 1600 mm i un mòdul màxim de 30. El mecanitzat es realitza mitjançant un capçal de tall d'engranatges tipus cara, utilitzant els mètodes de generació i tall d'aproximació. El model 5A284 té una precisió molt alta, la màquina garanteix una classe 7 o més segons el format de tall adoptat. Com a opció, la màquina pot equipar-se amb el sistema de control SIEMENS Simatic S7-300, SIMODRIVE 611U Drive.
Especificació:
Diàmetre de la peça de treball, mm - 1600
Mòdul, mm - 30
Nombre de dents de l'engranatge 10-150.
Diàmetre dels capçals de tall d'engranatges, mm 450; 500; 630; 800; 1000
Amplada de la cara, mm 250
Min. angle d'inclinació, graus 5-45
Max. radi del con de pas, mm 710
Max. profunditat de la dent sencera, mm 60
Max. desplaçament hipoide, mm 260
Diàmetre del forat cònic al fusell del capçal de treball, mm 200
Distància entre la cara del fusell del capçal de treball i el centre de la màquina, mm 400-1150
Max. radi entre el fusell de l'eina i la línia central de la base, mm 640
Velocitat de rotació del fusell de l'eina, rpm 8-62
Temps per generar una dent, min 0.4-21
Aproximació a l'alimentació de tall al radi de 800 mm, mm-min 2.5-135.5
Classificació del motor elèctric de moviment primari, kW 15
Subministrament d'energia elèctrica (capacitat nominal), kVA 36
Pes de la màquina, kg 43000
Max. Raederdurchmesser, mm - 1600
Max. Mòdul, mm - 30
Max. Raederbreite (Zahnbreite), mm - 250
Fraesbare Zaehnezahl - 10-150
Distanz Werkstueckspindel-Kegelspitze, mm - 400-1150
